液氮管路流量不穩定的常見原因分析與解決方向
時間:2025-06-30 16:52來源:原創 作者:小編 點擊:
次
在工業生產、醫療制冷、食品加工等領域，液氮作為一種重要的低溫介質被廣泛應用,。液氮管路的穩定運行對于保障生產效率,、產品質量以及設備安全至關重要,。然而,，在實際使用過程中,，液氮管路流量不穩定的問題時有發生,，這不僅會影響工藝過程的穩定性,，還可能帶來安全隱患。本文將對液氮管路流量不穩定的常見原因進行詳細分析,，并提出相應的解決方向,。一、常見原因分析（一）管路系統自身問題管路堵塞雜質堆積：在液氮管路的安裝,、維護

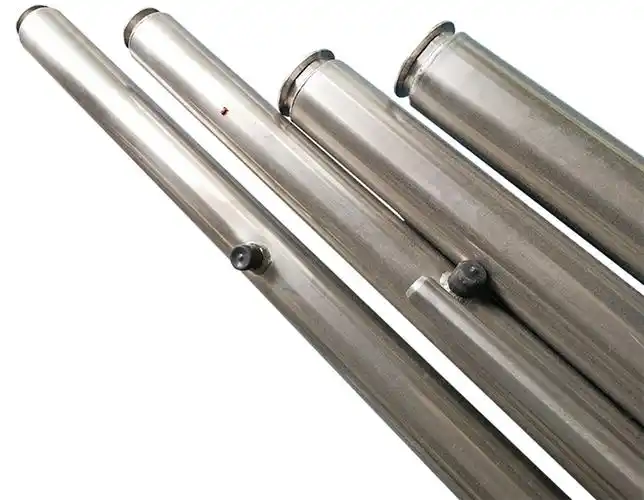

在工業生產,、醫療制冷、食品加工等領域,，液氮作為一種重要的低溫介質被廣泛應用,。液氮管路的穩定運行對于保障生產效率,、產品質量以及設備安全至關重要。然而,，在實際使用過程中,，液氮管路流量不穩定的問題時有發生，這不僅會影響工藝過程的穩定性,，還可能帶來安全隱患,。本文將對液氮管路流量不穩定的常見原因進行詳細分析，并提出相應的解決方向,。
一、常見原因分析
（一）管路系統自身問題
- 管路堵塞
- 雜質堆積：在液氮管路的安裝,、維護過程中,，可能會有焊渣、鐵銹,、灰塵等雜質殘留于管路內部,。隨著液氮的流動，這些雜質會逐漸在閥門,、彎頭,、變徑處等流速變化較大的位置堆積，導致管路通流截面積減小,，流量受到限制,。當雜質堆積到一定程度時，會引起流道的局部阻塞,，造成流量的突然下降或波動,。
- 冰堵或凍堵：液氮中若含有水分，在低溫環境下,，水分會凝結成冰,，附著在管路內壁或閥門密封面上，形成冰堵,。此外,，如果管路保溫效果不佳，外界熱量傳入,，導致管路內液氮局部汽化,，產生的水蒸氣在低溫下也會凝結成冰，進一步加劇堵塞,。冰堵會導致管路流通不暢,，流量不穩定，嚴重時甚至會造成管路完全堵塞,。
- 閥門故障
- 閥門密封不嚴：閥門的密封件（如密封圈,、墊片等）在長期使用過程中,，由于低溫、高壓,、介質腐蝕等因素的影響,，會出現老化、磨損,、變形等問題,，導致閥門關閉不嚴，發生內漏或外漏,。內漏會使液氮在閥門處于關閉狀態時仍有少量流動,，影響流量的精確控制；外漏則會導致液氮泄漏,，不僅造成浪費,，還可能對周圍環境和人員安全造成威脅。
- 閥門開度控制異常：對于調節閥,、節流閥等需要精確控制開度的閥門,，若執行機構（如氣動薄膜執行器、電動執行器等）出現故障,，如氣源壓力不穩定,、電機故障、傳動機構卡滯等,，會導致閥門開度無法準確調節,，從而使流量不穩定。此外,，閥門的定位器故障或調校不當,，也會影響閥門開度與控制信號之間的對應關系，造成流量波動,。
- 管路設計不合理
- 管徑選擇不當：如果管路管徑過小,，會導致液氮流動阻力增大，在流量需求較大時,，無法滿足工藝要求,，出現流量不足且不穩定的情況；反之,，管徑過大則會造成投資浪費,，同時可能因流速過低，導致液氮在管路內滯留時間過長,，汽化量增加,，影響流量的穩定性。
- 管路布局不合理：管路中彎頭,、三通,、閥門等管件過多,，或管路走向復雜，會增加流動阻力,，導致壓力損失過大,，流量不穩定。此外,，管路支撐不當,，如支架間距過大、支架松動等,，會使管路在液氮流動時產生振動,，進而影響流量測量和控制的準確性。
（二）外界環境因素影響
- 溫度變化
- 環境溫度波動：外界環境溫度的變化會影響液氮管路的保溫效果,。當環境溫度升高時,，管路吸收外界熱量，液氮汽化量增加,，管路內氣液兩相流比例發生變化，導致流量測量和控制難度增大,，出現流量不穩定現象,。特別是在夏季高溫時段或陽光直射的管路區域，這種影響更為明顯,。
- 管路溫差應力：由于液氮溫度極低（約 - 196℃）,，當管路與周圍環境存在較大溫差時，會產生溫差應力,。長期的溫差應力作用可能導致管路變形,、接口松動，從而引起泄漏或堵塞,，影響流量的穩定性,。
- 壓力波動
- 氣源壓力不穩定：液氮通常由儲罐或杜瓦瓶提供，若儲罐內壓力調節不當,，或供氣系統中壓縮機,、減壓閥等設備故障，會導致氣源壓力波動,。氣源壓力的不穩定直接影響管路內液氮的流動動力,，從而引起流量波動。
- 系統背壓變化：在液氮使用過程中,，下游設備的運行狀態變化（如蒸發器的啟停,、用氮設備的負荷變化等）會導致系統背壓發生變化。背壓的突然升高或降低會打破管路內的壓力平衡,，使流量出現波動,。
（三）測量與控制系統問題
- 流量測量裝置故障
- 傳感器精度不足：流量傳感器（如渦街流量計,、孔板流量計、超聲波流量計等）的精度和可靠性直接影響流量測量的準確性,。如果傳感器選型不當,，或在安裝過程中存在安裝誤差（如前后直管段不足、傳感器與管路軸線不垂直等）,，會導致測量數據偏差較大,，無法真實反映實際流量，從而使控制系統做出錯誤的調節動作,，造成流量不穩定,。
- 傳感器信號干擾：流量傳感器的信號傳輸線如果受到電磁干擾（如附近有電機、變壓器,、變頻器等設備）,，會導致信號失真，出現測量值波動,。此外,，傳感器內部電路故障、元件老化等也會影響測量信號的穩定性,。
- 控制系統調節不當
- 控制算法不合理：在自動控制系統中,，控制算法（如 PID 控制算法）的參數設置不當，會導致系統調節過度或調節不足,。例如,，比例系數過大、積分時間過短或微分時間過長等,，都會使控制系統對流量的微小變化過于敏感,，產生振蕩，導致流量不穩定,。
- 控制回路響應滯后：如果控制系統的采樣周期過長,、執行機構動作緩慢，或管路存在較大的容積滯后（如長距離管路,、大容積儲罐等）,，會導致控制回路的響應速度跟不上流量的變化，使流量調節不及時,，出現較大的波動,。
二、解決方向
（一）優化管路系統
- 加強管路清潔與維護
- 在管路安裝前,，應對管路進行徹底的吹掃和清洗,，去除內部的雜質和油污。安裝過程中,，要保持施工環境的清潔,，避免雜質進入管路,。
- 定期對管路進行巡檢和維護，制定合理的清洗周期,。對于容易堵塞的部位（如閥門,、彎頭、過濾器等）,，可設置在線監測裝置,，實時監測流量和壓力變化，及時發現堵塞跡象并進行清洗或更換,。
- 為防止冰堵或凍堵,，應確保液氮的純度，避免水分進入管路,。同時,，加強管路的保溫措施，選用合適的保溫材料（如聚氨酯泡沫,、玻璃棉等）,，確保保溫層的完整性，減少外界熱量傳入,。
- 檢修與更換閥門
- 定期對閥門進行檢查和維護,，檢查密封件的磨損情況，及時更換老化,、損壞的密封件。對于調節閥等精密閥門,，應定期進行調校和校驗,，確保閥門的開度與控制信號準確對應。
- 選擇質量可靠,、適合液氮介質的閥門,，如低溫球閥、低溫蝶閥等,。在閥門選型時,，要考慮閥門的密封性能、流通能力,、抗凍性能等因素,，確保閥門在低溫環境下能夠穩定運行。
- 合理設計管路
- 在管路設計階段,，應根據液氮的流量,、壓力、溫度等參數,，合理選擇管徑,。通過流體力學計算,，確保管路內的流速在合理范圍內（一般液氮流速控制在 0.5-1.5m/s），避免因管徑過大或過小導致的流量問題,。
- 優化管路布局,，減少彎頭、三通等管件的使用,，盡量采用直線布置,。合理設置管路支撐，確保管路的穩定性,，減少振動對流量的影響,。對于長距離管路，應考慮溫差應力的補償,，采用膨脹節,、柔性連接等方式，避免管路變形和泄漏,。
（二）改善外界環境條件
- 控制環境溫度
- 對于露天布置或陽光直射的管路,，可采取遮陽措施（如搭建遮陽棚、涂刷反射涂料等）,，減少環境溫度對管路的影響,。在寒冷地區，還應考慮管路的防凍措施,，如電伴熱,、蒸汽伴熱等，確保管路在低溫環境下不會因溫度過低而出現結冰或凍裂現象,。
- 加強對環境溫度的監測,，實時掌握溫度變化情況，以便及時調整控制系統的參數,，補償溫度變化對流量的影響,。
- 穩定氣源壓力與系統背壓
- 對氣源系統進行優化，設置穩壓裝置（如穩壓罐,、精密減壓閥等）,，確保儲罐內壓力穩定。定期對壓縮機,、減壓閥等設備進行維護和保養,，保證其正常運行。
- 對下游用氮設備進行協調管理,，避免因設備的突然啟?；蜇摵勺兓瘜е孪到y(tǒng)背壓大幅波動。在設計系統時，可設置緩沖罐,、壓力調節閥等裝置,，穩定系統背壓，減少對流量的影響,。
（三）完善測量與控制系統
- 校準與維護流量測量裝置
- 正確選擇流量傳感器,，根據液氮的特性（如低溫、潔凈度等）和測量要求（如精度,、量程,、安裝方式等），選用合適的傳感器類型,。在安裝傳感器時,，嚴格按照安裝說明書的要求進行操作，確保前后直管段長度符合規定,，傳感器與管路同軸安裝,。
- 定期對流量傳感器進行校準和校驗，建立校準檔案,，記錄校準時間,、校準數據等信息。加強對傳感器信號傳輸線的保護,，避免電磁干擾,，可采用屏蔽電纜、接地等措施提高信號的抗干擾能力,。
- 優化控制系統參數
- 對控制系統的控制算法進行優化,，根據實際工況調整 PID 參數，通過現場調試或仿真試驗,，找到最佳的比例系數,、積分時間和微分時間，使系統具有良好的動態響應特性和穩定性,。
縮短控制回路的響應時間，提高采樣頻率,，選擇動作迅速的執行機構,。對于存在容積滯后的管路系統，可采用前饋控制,、串級控制等復雜控制策略,，提高控制系統的抗干擾能力和調節精度。
（四）其他措施
- 加強操作人員培訓
- 對操作人員進行專業培訓,，使其熟悉液氮管路系統的工作原理,、結構特點和操作規程。掌握流量不穩定的常見原因和判斷方法，能夠及時發現問題并采取相應的解決措施,。
- 制定完善的操作規程和應急預案,，明確操作人員在遇到流量不穩定等異常情況時的處理步驟和責任，確保能夠快速,、有效地解決問題,，減少事故損失。
- 建立監測與預警系統
- 在液氮管路系統中設置壓力,、溫度,、流量等監測點，實時采集數據并進行分析處理,。通過建立監測與預警系統,，對流量波動、壓力異常,、溫度過高等異常情況進行實時預警,，提醒操作人員及時采取措施，避免問題擴大化,。
綜上所述,，液氮管路流量不穩定的原因較為復雜，涉及管路系統,、外界環境,、測量與控制系統等多個方面。在實際工作中,，應根據具體情況進行詳細的分析和排查,，采取針對性的解決措施，從設計,、安裝,、維護、控制等多個環節入手,，確保液氮管路系統的穩定運行,，為生產和科研活動提供可靠的保障。
